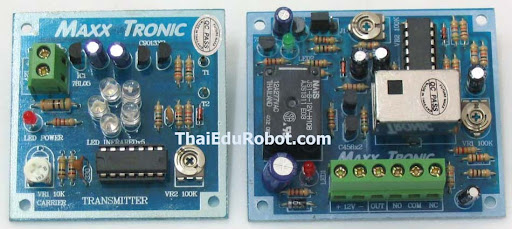

รายละเอียด:
คุณสมบัติ:
• วงจรส่งใช้ไฟ 12 โวลท์ดีซี ใช้กระแสสูงสุดประมาณ 20 มิลลิแอมป์
• วงจรรับใช้ไฟ 12 โวลท์ดีซี เมื่อรับสัญญาณได้ ใช้กระแสประมาณ 15 มิลลิแอมป์
และเมื่อไม่มีการรับสัญญาณ ใช้กระแสประมาณ 50 มิลลิแอมป์
• จุด OUT จะเป็น HIGHT เมื่อรับสัญญาณได้และเป็น LOW เมื่อรับสัญญาณไม่ได้
• มีหน้าคอนแทครีเลย์แบบ COM,NC และ COM,NO ปรับการหน่วงเวลาได้ 1-10 วินาที
• สามารถเลือกการทำงานของวงจรเป็นแบบสะท้อนกลับ หรือเป็นแบบรับโดยตรง
• ระยะห่างในการตรวจจับแบบสะท้อนกลับประมาณ 3 ฟุต
• ระยะห่างในการตรวจจับแบบรับโดยตรงประมาณ 10-80 ฟุต
• ขนาดแผ่นวงจรพิมพ์ : ตัวส่ง 2.35x2.33 นิ้ว และตัวรับ 2.17x2.38 นิ้ว

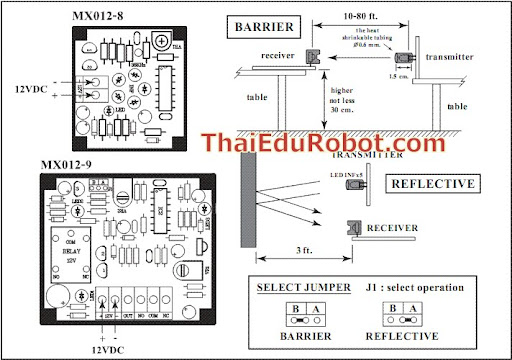

วิธีการต่อใช้งานครับ สามารถเลือกการทำงานได้ 2 แบบ ตามรูปเลยครับ
1. แบบสะท้อนกลับ (Reflective)
2. แบบรับโดยตรง (Barrier)
